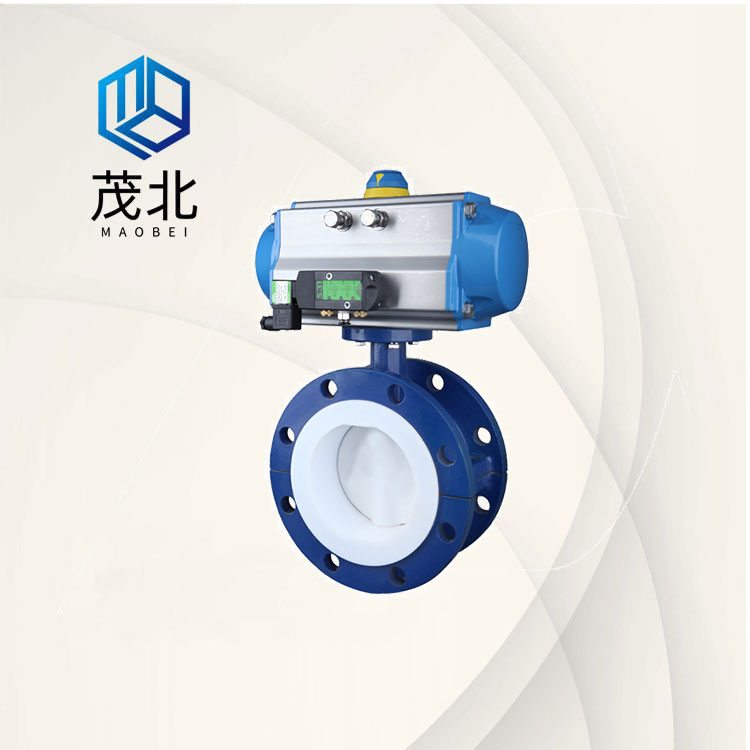

D641F46气动法兰衬氟蝶阀
D641F46气动法兰衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀
产品咨询热线
| 产品名称： | 气动法兰衬氟蝶阀 | 产品型号： | D641F46 |
| 公称通径： | DN40～DN1200 | 阀座密封： | F4、F46 |
| 公称压力： | 1.0Mpa～1.6MPa | 连接方式： | 对夹式、法兰式 |
| 适用温度： | -25ºC～+150ºC | 驱动方式： | 手动、蜗轮、电动、气动 |
| 阀体材质： | 铸铁、铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 强酸、碱、硫酸、王水腐蚀性液体 | 生产厂家： | 上海茂北阀门有限公司 |
产品说明
D641F46气动法兰衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
D641F46气动法兰衬氟蝶阀 D671F46气动对夹衬氟蝶阀
D641F46气动法兰衬氟蝶阀产品特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。
D641F46气动法兰衬氟蝶阀应用标准
| 设计标准 | GB12238 |
| 结构长度 | GB12221 |
|
法兰标准 |
JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
| 驱动方式 | 蜗轮、手动、电动、气动 |
D641F46气动法兰衬氟蝶阀性能规范
| 零件名称 | 材料 |
| 上下阀体 | 铸铁、铸钢、不锈钢、衬F46、F4 |
| 阀座 | 铸钢 |
| 带杆蝶板 | 铸钢、不锈钢、衬F46、F4 |
| 填料 | F4 |
| 衬垫 | 硅橡胶 |
| 蜗轮手柄 | 球墨铸铁 |
D641F46气动法兰衬氟蝶阀外形结构图
D641F46气动法兰衬氟蝶阀主要外形尺寸
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | |||||||||
| L | L1 | H | H1 | A | 1.0MPa | 1.6MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | ||||||
| 50 | 108 | 43 | 63 | 315 | 180 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 330 | 180 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 46 | 83 | 390 | 245 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 431 | 240 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 56 | 115 | 455 | 240 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 56 | 137 | 626 | 350 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 60 | 164 | 720 | 350 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 68 | 206 | 800 | 550 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 78 | 230 | 860 | 600 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 78 | 248 | 883 | 600 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
| 400 | 216 | 102 | 289 | 972 | 600 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
| 450 | 222 | 114 | 320 | 1043 | 750 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
| 500 | 229 | 127 | 342 | 1098 | 750 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
| 600 | 267 | 154 | 413 | 1236 | 750 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
| 700 | 430 | 165 | 478 | 1431 | 750 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 470 | 190 | 525 | 1488 | 750 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 510 | 203 | 585 | 1615 | 1250 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 550 | 216 | 640 | 1765 | 1500 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 630 | 254 | 755 | 1976 | 1500 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
